利達LD4401G中繼模塊接線安裝技術

介紹：

LD4401G中繼模塊采用特殊防潮技術和插拔式結構設計。內置單片機，適時處理采集的輸入信息，工作性能穩定可靠，具有較強的抗干擾能力。LD4401G配接設備使用 3 線制，分別為供電輸出、信號輸入、公共地。輸入信號為模擬電壓，輸入信號被實時采集，可上傳到控制器。根據輸入信號的值，模塊有故障、正常監視和報警三種狀態。可以和利達公司生產的全系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》, 取得消防產品認證證書。

功能：

★ 二總線，無極性。

★ 電源總線，有極性。

★ 采用電子編碼，占一個地址點（1～255）。

★ 提供 1 組供電輸出。

★ 可接收 1 路模擬量輸入信號，根據信號值判斷模塊狀態。

★ 可檢測外接線路斷路、短路故障。

★ 可接收開關量信號，配接感溫電纜等。

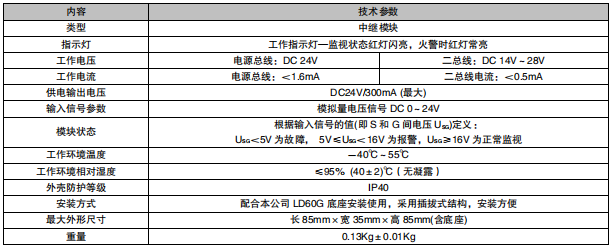

主要技術指標：

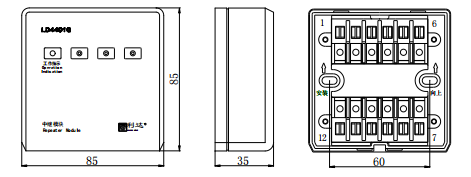

外形結構示意圖：

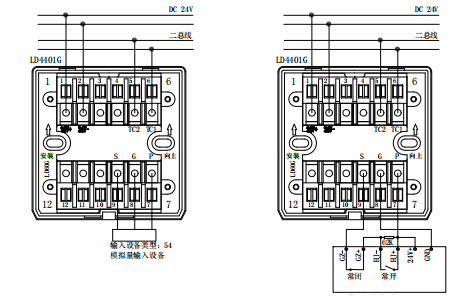

接線示意圖：

安裝步驟： 與 LD4400G-1 相同。
